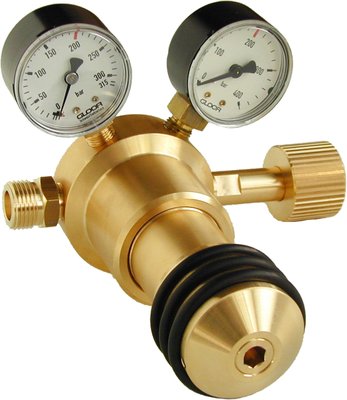

Centralni regulator tlaka-ulaz200-rad.tl200
Proizvođač: Gloor
Šifra proizvoda: 7902
Nova linija regulatora tlaka za visoke radne tlakove
Ova nova linija regulatora tlaka razvijena je posebno za primjene koje zahtijevaju vrlo visoke radne tlakove. Riječ je o klipnom redukcijskom ventilu koji osigurava precizno i stabilno podešavanje sekundarnog tlaka.
Otpornost ulazne i izlazne komore na tlak ispitana je u skladu s normom EN ISO 7291. Zbog visokog ispitnog tlaka (540 bar), sigurnosni ventil za zaštitu regulatora tlaka nije potreban.
Regulator tlaka dostupan je u izvedbama za radni tlak do 100 bar ili do 200 bar. Radni tlak može se kontinuirano podešavati ručnim kotačem u rasponu od 10 do 100 bar, odnosno od 10 do 200 bar.
Za jednostavno podešavanje tlaka, ručni kotač na prednjoj strani ima šesterokut, što omogućuje podešavanje i pomoću nasadnog ključa (gedore) veličine 8 mm.
Priključak: navojni priključak (specifičan za plin)
Izlaz: unutarnji navoj G 3/8”, opcionalno s navojnim nastavkom W21, 8 x 1/14″ (vanjski navoj) za visokotlačno crijevo ili sa zapornim ventilom tipa Swagelok 1/4”
Plinovi: AR, DL, H, M, N, O
Art. br. 7902: komprimirani zrak
Ulazni tlak (bar): 200
Radni tlak (bar):
- 100 (Art. 7902-1)
- 200 (Art. 7902-2)
Protok (pri p1 = 200 bar):
- pri p2 = 20 bar → 66 m³/h
- pri p2 = 50 bar → 380 m³/h
